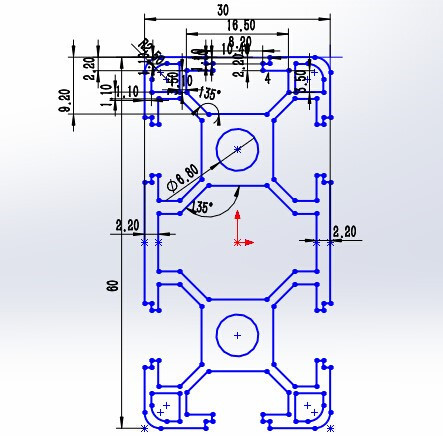

我們知道很多標準件他的型號大小都是按照比例大小進行規(guī)定的，當我們畫好一個零件的草圖，如何將他按比例縮小或者放大呢？比如下圖中所畫的這款鋁型材3060（指寬30長60）側視圖。

如果我們想把它按比例變成4080的鋁型材，然后就用了這么一個工具，首先我們需要把輔助線全部刪除（為何要刪輔助線，因為不刪輔助線我們接下來的操作將會無法進行）。

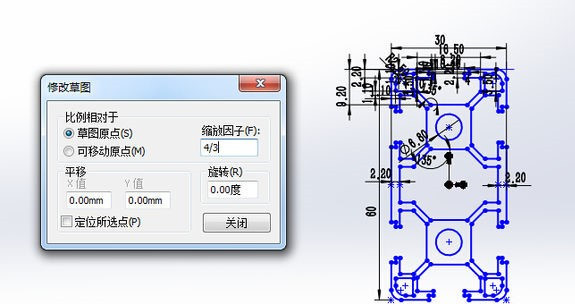

然后，點“工具-草圖工具-修改”命令，會彈出以下的對話框：

因為現(xiàn)在是3060，我們要變成4080的，那么縮放因子應該填寫4/3或者1.3333333，比例按默認的相對于草圖原點即可。

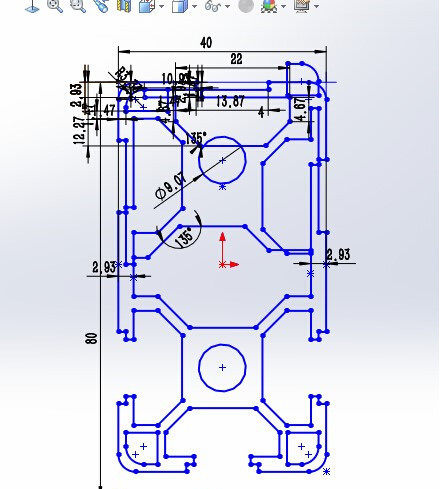

然后按空格鍵，就完成修改了。如下圖，我們所有的尺寸都是前面尺寸的4/3倍：

注意我們的縮放比例是“相對于草圖原點”而言的，也就是說任意一點相對草圖的距離擴大了4/3倍從而重新形成的新圖形。
