讓凸輪運動的方式不止配合一種方法

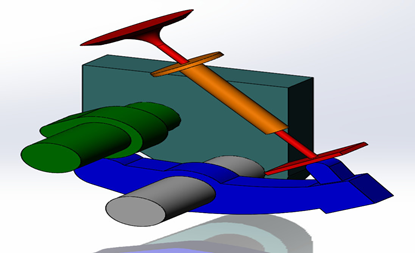

一、背景：凸輪是運動機構中重要的組成部分，通過它可以完成各種復雜的動作。在產品的設計階段就實現對機構有效性的模擬是至關重要的，此次便是針對凸輪來一次運動模擬。二、凸輪運動模擬的難點:由于凸輪的結構樣式較多，同時其對應的外形結構較為復雜，所以實現運動模擬也較為困難。這其中普通的平面凸輪可以通過普通的配合工具便能進行機構動作，但是涉及一些空間的凸輪就需要一些特殊的操作。三、解決凸輪運用的方案：本次就為大家演示兩種方式：1.配合工具；2.使用實體接觸。1.使用配合工具來
SOLIDWORKS鏡像裝配體特征

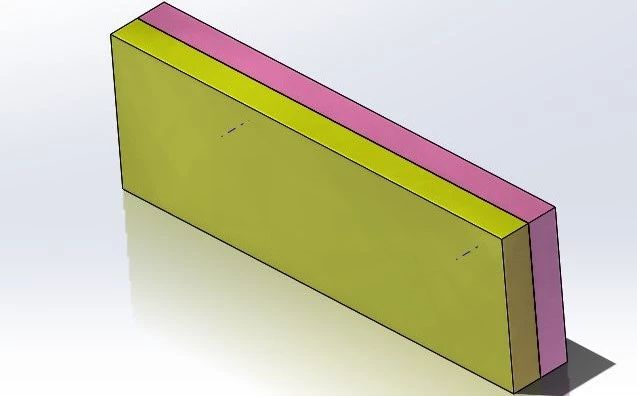

在SOLIDWORKS中，我們有時候需要在裝配體中直接添加特征，為了避免特征的干涉和相關配合，可以使用裝配體模式下專用的【裝配體特征】功能來實現。比如下面的這個模型，需要在黃色零件上，進行圓孔的設計。使用裝配體特征功能，使用簡單直孔選項，隨機在黃色零件面上選擇點，生成直孔。但是，在這里可以看到，生成的直孔位置，并不是正確的，我們需要將黃色零件上的直孔與粉色零件上的直孔重合，形成配合。此時，需要我們對圓孔進行參數設定，包括輸入深度和直徑，以配合粉色零件上的圓孔，然后生
一鍵搞定SOLIDWORKS所有個性化設置

由于某些原因，您可能需要重裝SOLIDWORKS軟件，或者有時候需要在不同電腦上使用SOLIDWORKS設計產品，此時您可能需要對SOLIDWORKS軟件重新設置一些內容（比如鼠標筆勢、快捷鍵、工具欄布局、系統選項、自定的菜單等），以使其更加符合個人使用習慣。其實這個過程也是蠻繁瑣的，關鍵是設置內容比較瑣碎，容易出現紕漏，最終影響設計效率，有沒有辦法可以一鍵搞定SOLIDWORKS所有個性化設置呢？當然是有的，就是“保存恢復設置”，如下圖所示：保存恢復設置就是保存、恢復并延伸系統設定到用戶的其他
SOLIDWORKS中一些不常用卻很實用的功能

1.過濾FeatureManager設計樹我們可以在FeatureManager設計樹過濾器中搜索特定的零件特征和裝配體零部件。2.添加文件夾和子文件夾在零件或裝配體文件中，您可添加文件夾到FeatureManager 設計樹內。您可重新命名新的文件夾并將額外項目拖動到新的文件夾中。這可減小 FeatureManager 設計樹長度，幫助您組織特征和零部件。在零件文檔中，您可以為特征生成文件夾。您可將任何連續特征放置到單獨文件夾中。您不能使用 Ctrl 來選擇非連續性特征，這將保持父子關系。當您選擇您在 FeatureManager 設計
裝配體中的零部件也可以輕松改名啦

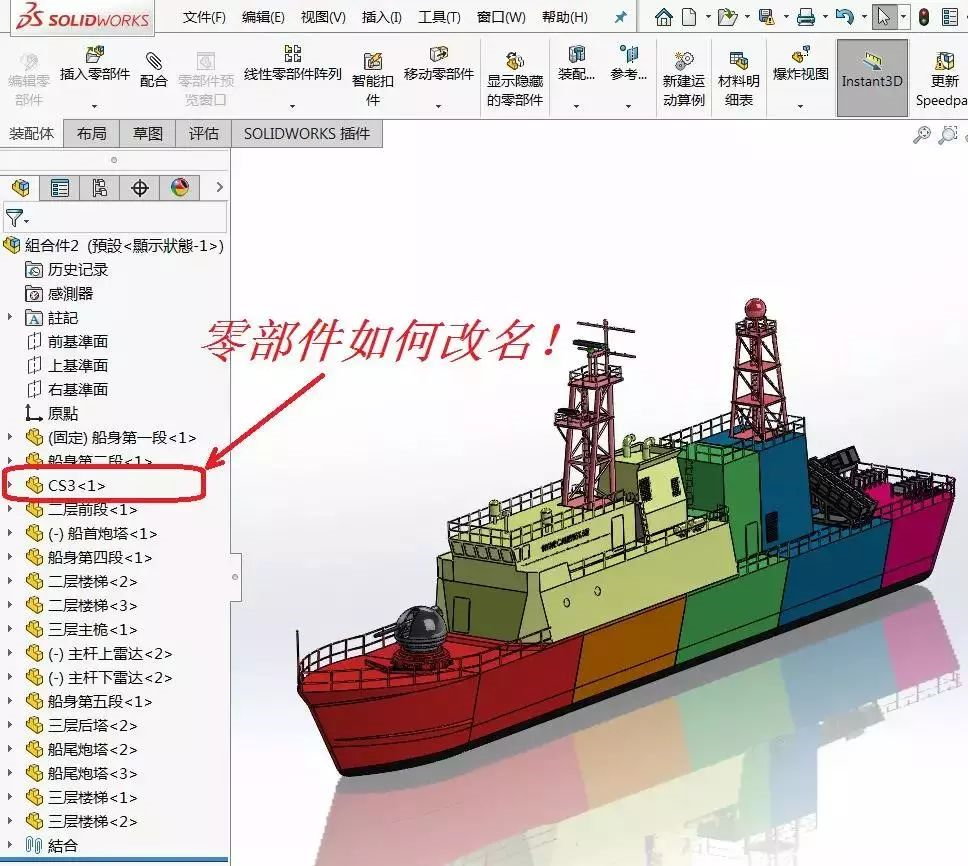

SOLIDWORKS建立三維模型的時候快速簡潔，這種自由自在的方式極大程度上可以讓設計人員捕捉設計的靈感。但是不經意的小細節卻也非常容易在這樣的思路下被忽視，典型的問題是在于零部件的名字錯誤。為了解決零部件名稱錯誤，本次介紹兩種快速更改文件名的方式。零部件文件名的更改在SOLIDWORKS中實現起來非常簡單，一般情況快速改名可以有兩種方式：1、通過鼠標右鍵菜單下SOLIDWORKS項目中的“重新命名”來實現。該方法可以在不啟動SOLIDWORKS軟件的情況下，直接對文件進行改名，而不引起裝配體的錯
SOLIDWORKS Toolbox設置

在使用SOLIDWORKS的時候，如果不同工程師使用的SW版本或者補丁包不一致，或者有人自己創建了toolbox庫中自帶規格之外的標準件，會出現打開別人繪制的裝配體模型的時候，標準件的規格變掉的問題。因此，對于SOLIDWORKS Toolbox的使用，建議做如下的設置：1. SOLIDWORKS安裝好之后，在安裝位置會有一個SOLIDWORKSdata的文件夾，該文件夾為toolbox程序的文件夾，一般位置在X:SOLIDWORKS Data。2. 將該文件夾拷貝到服務器（或公共盤）上。3.打開SOLIDWORKS，點擊菜單上的工具—選項，在系統選項-異形
SOLIDWORKS中多實體文件到裝配體的轉換技巧

我們?cè)谧鰴C(jī)械等工程設計中，有時為了節省時間，需要把多實體的“零件”，直接轉換為裝配體，不再另外裝配，這樣能大大簡化設計的操作時間，復雜程度。在這里，我們首先要了解，SOLIDWORKS文件一般可以理解分為“零件”、“裝配體”、“多實體”?！玖慵烤褪莝ldprt格式，文件內部只有一個實體，所有的結構都是合并在一起，是一個整體?！径鄬?shí)體】一樣是sldprt格式，文件內部有2個或者2個以上的實體，文件內部的實體結構沒有完全合并成一個整體。如多個不相交的封閉區域，拉伸凸臺后的結果，這種
如何在工程圖中替換零件

SOLIDWORKS是一款全球流行的大型3D設計軟件，可以幫助我們?cè)陔娔X上快速的完成設計意圖。在設計產品的時候，我們需要出詳細的工程圖來輔助生產進行產品的加工，但是有時候一次設計可能是不準確的,可能會遇到在工程圖中替換零件或裝配體的問題。想要解決這個問題，通過替換工程圖參考，我們可以在不刪除和不重建現有視圖的情況下，在工程圖中完成替換零件或裝配體。工程視圖參考模型的某個特定的配置，因此如果替換零件或裝配體中沒有定義相應的配置，系統將提示用戶按照逐個視圖來選擇參考的配置。
塑料零件的設計方法

塑料零件在消費產品設計中很常見，這是有充分理由的。（塑料零件）高度耐用，并且有無限的顏色可以選擇，當然，大批量生產時，價格低廉。對于URB-E的工程和設計團隊來說，將塑料部件用于擋泥板和電池輪轂以增加其生產并不容易。這是否意味著您必須成為塑料零件專家才能在SOLIDWORKS中設計一個合格的產品呢？在回答這些問題之前，我們先來仔細研究一下控制性能良好塑料零件設計的一些關鍵設計因素。1.具有拔模角度的筋特征在注模塑料部件上繪制筋是不可避免的設計特征，正確的拔模角度將確保零件在
SOLIDWORKS 快速裝配小技巧：隨配合復制

我們?cè)谌粘５难b配過程中，需要經常在裝配中添加零件，會遇到螺釘之類的標準件，經常要重新裝配多次，如果裝配數量過多，會影響工作效率。其實，SOLIDWORKS具備很強的減少重復工作時間的能力，今天我們就介紹【隨配合復制】這個功能。所謂隨配合復制，其實就是將已經配合好的關系，復制到同樣類型的零件中去使用，這樣，對于一些標準件，我們可以很快的完成裝配關系。比如，我們要為下面這個展臺，增加四個同樣配合的圓柱。我們可以先將其中一個圓柱和展臺進行配合。然后，我們可以在【插入零部件
