1.過濾 FeatureManager 設計樹

我們可以在FeatureManager 設計樹過濾器中搜索特定的零件特征和裝配體零部件。

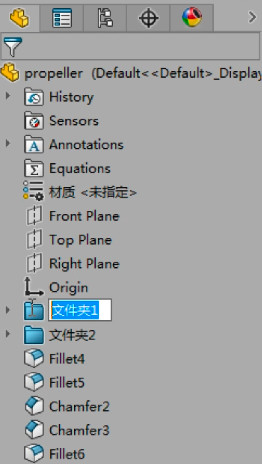

2.添加文件夾和子文件夾

在零件或裝配體文件中，您可添加文件夾到 FeatureManager 設計樹內。 您可重新命名新的文件夾并將額外項目拖動到新的文件夾中。 這可減小 FeatureManager 設計樹長度，幫助您組織特征和零部件。

在零件文檔中，您可以為特征生成文件夾。您可將任何連續特征放置到單獨文件夾中。您不能使用 Ctrl 來選擇非連續性特征，這將保持父子關系。當您選擇您在 FeatureManager 設計樹中添加的文件夾時，文件夾中的特征在圖形區域高亮顯示。同樣，當您在圖形區域中選擇位于您所生成的文件夾中的特征時，該文件夾將高亮顯示。

在裝配體文檔中，您可以創建零部件文件夾和配合文件夾。在 FeatureManager 設計樹中添加文件夾時，您可以預選要放置在文件夾中的非連續零部件或配合。當您在圖形區域中選擇位于您生成的文件夾中的零部件時，該文件夾展開以顯示 FeatureManager 設計樹中的高亮顯示的零部件。

您也可以創建子文件夾，應用于文件夾的任何命令也同樣可以應用于子文件夾。 在對文件夾創建命令時，將同樣應用于該文件夾的子文件夾。 例如在隱藏文件夾時，其中的所有項目都將被隱藏，包括子文件夾以及其中包含的項目。

3.FeatureManager 設計樹收藏夾、設計活頁夾

通過使用收藏文件夾，您可以輕松訪問帶有極長特征樹的零件或裝配體中的項目。 您還可以使用收藏夾來高亮顯示特征，以便在協作期間供其他團隊成員查看。
