打開包含2D草圖實體的零件，然后單擊編輯草圖。

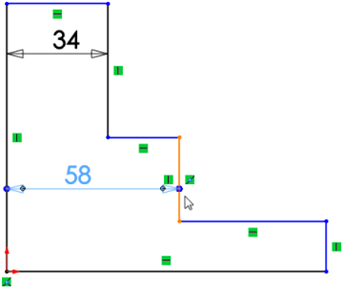

單擊引線附近的尺寸。
將出現尺寸控標。
A．拖動尺寸控標以修改草圖輪廓的位置，將出現一個標尺，使用屏幕上的標尺來精確測量修改。
B．單擊尺寸值并在尺寸輸入框中輸入新的尺寸。

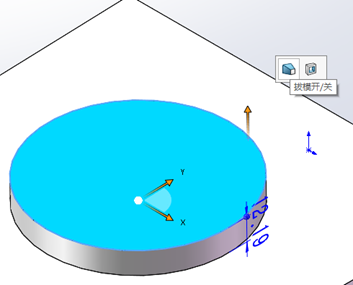

以下是使用 Instant3D 生成特征步驟：
1. 生成草圖，并從該草圖生成凸臺切除或凸臺拉伸，然后退出草圖模式。
2. 在圖形區域中選擇一個草圖輪廓，此時將出現拖動控標。
3. 移動指針，以拖動草圖輪廓，量尺將出現，且草圖拉伸。
4. 單擊以生成特征，如有必要，可通過可選的關聯工具欄添加拔模，或選擇切除拉伸代替凸臺拉伸，反之亦然。
