SolidWorks圖層可以把不同類型的尺寸標注、注解、BOM表等分在不同的層中，但是暫不能把不同類型的線型分在不同的層中。
設(shè)置過程如下：
1.建立新的圖層

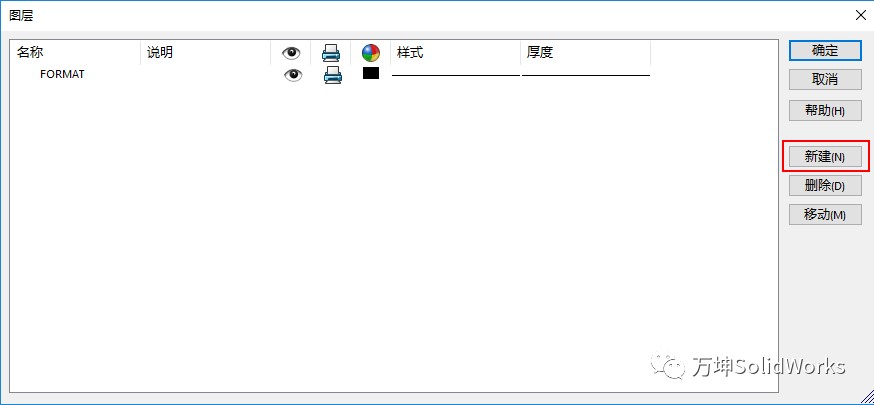

    打開圖層的工具欄

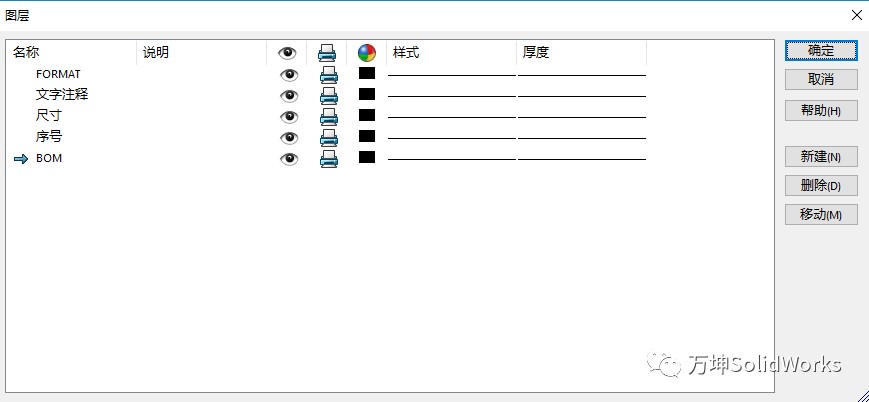

新建圖層：文字注釋、尺寸、序號、BOM表等4個圖層：

2.將尺寸標注、注解等分配到不同的圖層

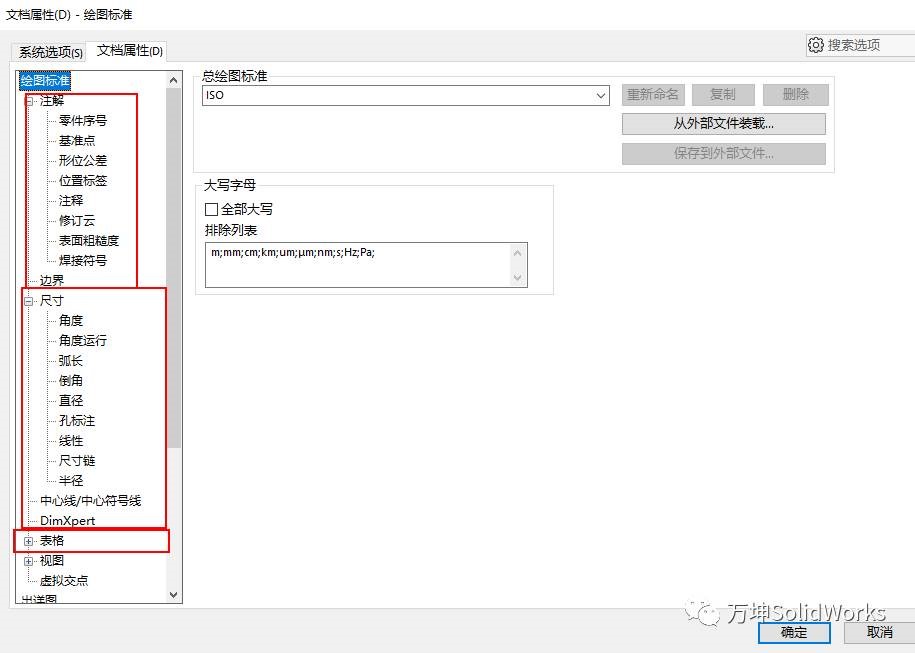

    打開SW的選項

按照下圖示意，將所有選項調(diào)整到規(guī)定的圖層：

3.在工程圖設(shè)置標準
    在圖層中，將默認圖層改為：依照標準。

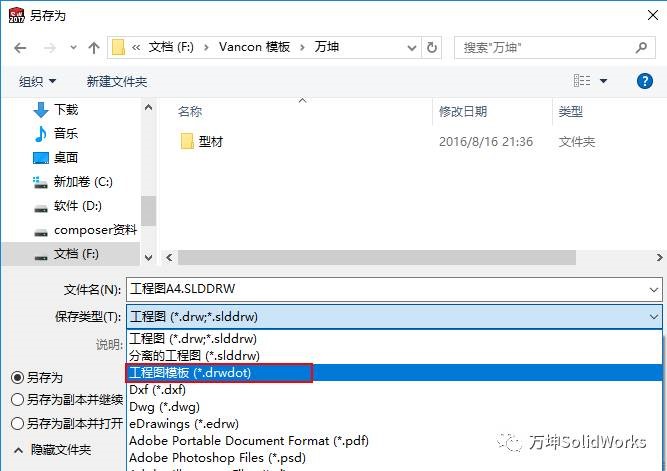

4.保存模板

通過選項，文件位置，配置保存模板的位置，下次新建工程圖時，就可以自動分層了。
