使用SOLIDWORKS讓你的鏈條動起來

最近有工程師問坤坤，我想要在SOLIDWORKS中，讓我設計的鏈條動起來。下面就通過例子說明，通過SOLIDWORKS中的鏈陣列讓我們的鏈條動起來。一、在裝配體中插入零件，然后裝配體中繪制如圖所示的環形草圖。二、在裝配體選項中選擇陣列命令下的鏈零部件陣列。三、選擇距離配合，然后根據自己零件的大小選擇合適的參數。四、鏈陣列選項中選擇為動態，然后點擊確定。這時我們拖動鏈上的任一零件，整個鏈條就隨著動起來了。五、如果想輸出動畫，使用SOLIDWORKS的運動算理，將零件部快速拖動即可實現。
使用SOLIDWORKS制作安裝動畫

可以通過動畫向?qū)碇谱餮b配體安裝動畫。以下面的模型為例進行講解：1.準備工作，模型先創建好爆炸視圖。2.可通過下方Motion Study，進入創建頁面內。3.點擊動畫向?qū)?.彈出選擇動畫類型頁簽，選取爆炸，點擊下一步5.填寫動畫時間長度，點擊完成按鈕。6.自動插入動畫，可通過播放按鈕，觀看效果。可通過以上步驟，從開始時間由5，時間長度可填寫5，再次添加解除爆炸。完成真?zhèn)€爆炸與安裝動畫。
基于simulation模態的固有頻率階數的確定方法

Simulation功能具有易于使用的CAD嵌入式分析功能的SOLIDWORKS Simulation軟件工具和解決方案，使所有設計師和工程師能夠模擬和分析設計性能。在設計時，可以快速輕松地利用高級仿真技術來優化性能，以減少對成本高昂的樣機的需求、消除返工和延遲、以及節省時間和開發成本。在進行模態分析的時候，對于我們來說，最大的困難就是頻率分析究竟應該計算多少階：1.在進行模態分析的時候，對于大部分用戶來說，確定完彈性阻尼之后，計算頻率的時候始終存在爭議，因為不理解模態分析的含義所以無法確定
SOLIDWORKS截圖小技巧---提高截圖質量

很多工程師說，sw截圖的質量太差了，分辨率太低，圖片不好看，不能截大圖出來那是你不會用啊，使用另存為功能，可以截出比較漂亮的大圖，不信你試一試：效果如下：
SOLIDWORKS PDM 數據遷移

SOLIDWORKS EPDM在服務器中會有一個數據庫存儲文件夾【data】，一般需要將data文件夾設定在服務器上空間較大的盤符，但是隨著使用時間增長，數據量越來越大，難免出現盤符數據變滿的情況，這個時候可以使用數據遷移工具對EPDM的數據庫進行一下遷移。我們首先要在開始菜單中找到SOLIDWORKS EPDM的文件夾，找到存檔服務器配置工具：打開并找到彈出界面中的相關數據庫位置；右鍵【遷移】打開遷移工具后，可以看到，現在默認的數據文件存放的位置以及所占空間比例：點擊【添加】：此處注意，遷移可以
SOLIDWORKS Flow Simulation模擬機箱cpu散熱

首先，我們要把模型擺放至標準位置；其次，把一些細小的特征全部壓縮掉，因為很多小的器件可以忽略，但是壓縮后完全加快了分析速度；邊界條件設置：根據條件，我們可以設置如材料、入口體積流量（注①）、熱功耗、熱導管、以及收斂目標；其實我們可以使用命令來做，這里我習慣了使用體積流量，而且也給定了風量，所以這樣使用還是比較方便的，而且我們還可以使用“充分發展流動”參數。分析過程：計算機運算的過程，是一個漫長的過程；因為這里使用的是3階網格，所以，計算過程還算可以；大約需要
SOLIDWORKS強大功能之消費性產品設計

在消費性產品設計當中，solidworks新增了B-Spline三度、五度、七度的曲線設計，在曲面設計上更加得心應手！如圖所示，如此曲線造型的水瓶，也可以輕松以曲線工具建置完成。以往在建構曲線時，會選擇不規則曲線來做為我們建構的工具，但因為不規則曲線調整困難，設定上的曲率又往往不理想，所以這次利用B-Spline來做為建構的工具則可輕松調整出完美的曲率，調整上可藉由曲率梳型來觀察到曲線的圓滑性。以下簡單來比較一下兩者間的差異，左圖是用不規則曲線所調整出來的梳型，右圖則為B-Spline調整
解決EDRAWINGS中顯示的圖紙字體亂碼

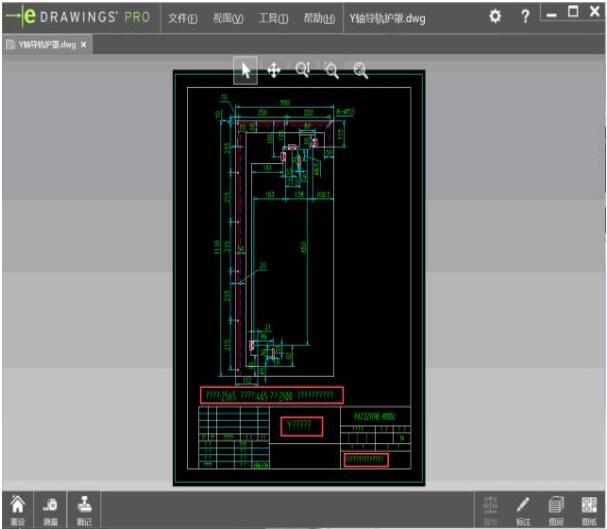

有時當我們查看客戶轉來的圖紙時候發現軟件圖紙中字體亂碼，怎么解決這樣的問題呢？我們通過以下面模型演示一下：1、打開圖紙，我們可以觀察到圖紙上的字體為亂碼狀態，為我們的觀看圖紙帶來了麻煩，如圖1所示。圖12、 EDRAWINGS是有自己的字體庫的。出現這種狀況是由于字體庫中沒有相應的字體，所以顯示的為亂碼，所以我們可以通過調整增加字體庫中的字體種類來解決類似問題，鼠標點擊工具-選項，打開EDRAWINGS選項的界面，如圖2所示。圖23、在選項卡中點選輸入選項卡，將鼠標點選一下形狀和字體
利用全局變量換算單位

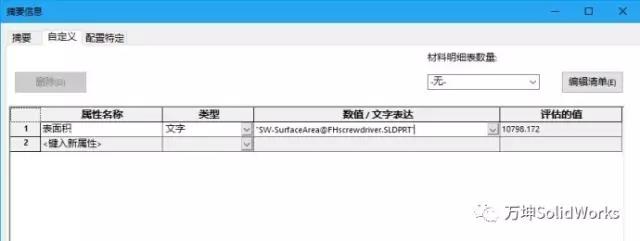

工程圖模板上填寫的內容都是采用屬性鏈接的方式，連接到模型文件的自定義屬性中的。即使我們更改工程圖使用的單位，也沒辦法直接影響這些屬性值的單位。這是因為屬性值大部分都是以文本或者數字的格式建立的。那么，如果我們需要建模的時候是按照統一的單位來建模，但統計某個屬性值的時候需要另一種單位的時候，比如說：建模的時候一個零件的表面積是10798.2mm2，但在工程圖圖框中，這個長度需要填寫成107.982cm2，但視圖上的尺寸還保持mm的這種情況就比較頭疼。這個問題并不能通過工程圖來解決
EPDM系統如何完整備份與還原

PDM系統管理人員做完數據庫所有的設定之后，最后一個步驟就是備份，因此備份動作是所有設定中最重要的動作，此篇文件在于說明備份與還原時應注意的事項及建議作法，在EPDM設置完之后，一定要做備份動作，以防止計算機損毀或是人員疏失所造成數據庫災難問題，除了防止災難的發生，在數據庫作版本的升級及更換主機的動作時，事前也必須做數據庫的備份，所以建議使用數據庫的客戶必須有計劃的執行這個工作。EPDM使用SQL作為DataBase，這里記錄著所有檔案的屬性數據及屬性數據與檔案之間的關聯性，因

首頁 << ···12 13 14 15 16··· 14/20 >> 末頁

“每晚只需1度電”的空調開啟1分鐘，室內溫度會變化多少呢
想用空調來調節室內溫度，你知道開啟空調1分鐘后室內溫度會變化多少嗎？今天我們使用SOLIDWORKS Flow Simulation來計算分析一下。邊界條件：1、房間密
Solidworks軟件如何設置才能工作效率更高?
軟件打開默認的是新手界面，我們要點擊高級，然后選擇第一個國標gb_part，點擊確定。新手打開軟件創建零件會出現提示默認模板無效，要求使用一個空模板
SOLIDWORKS讓彈簧模型動起來—柔性零件應用
作為機械工程師，你是否想過讓彈簧式的零件在裝配中自動壓縮或拉伸，但是卻沒有找到方法？今天的方法，它來了！先看成品！再說條件：SOLIDWORKS 2020及
SOLIDWORKS Composer
SOLIDWORKS Composer軟件可簡化 2D 和 3D 圖形內容的創建，以便于生成產品溝通和技術圖解。360 度捕獲創建技術圖示和高分辨率圖像時，您可以沿垂直軸執
