SOLIDWORKS Composer是專業的SOLIDWORKS及3D文件處理的動畫制作軟件，作為SOLIDWORKS 產品線下的一個明星存在，SOLIDWORKS Composer幾乎可以處理任何SOLIDWORKS的模型文件并將之轉化成可以動作的機械動畫，可以引用在企業的網站、產品說明書以及工作指導中。

今天我們介紹的是如何使用SOLIDWORKS Composer來制作產品的爆炸視圖。

首先，我們需要將模型導入到SOLIDWORKS Composer中，點擊軟件中的【文件】-【打開】可以彈出打開的頁面，并在此來選擇打開的文件內容以及相關的信息保留。

我們可以選擇好產品模型，等待一會兒就可以打開。

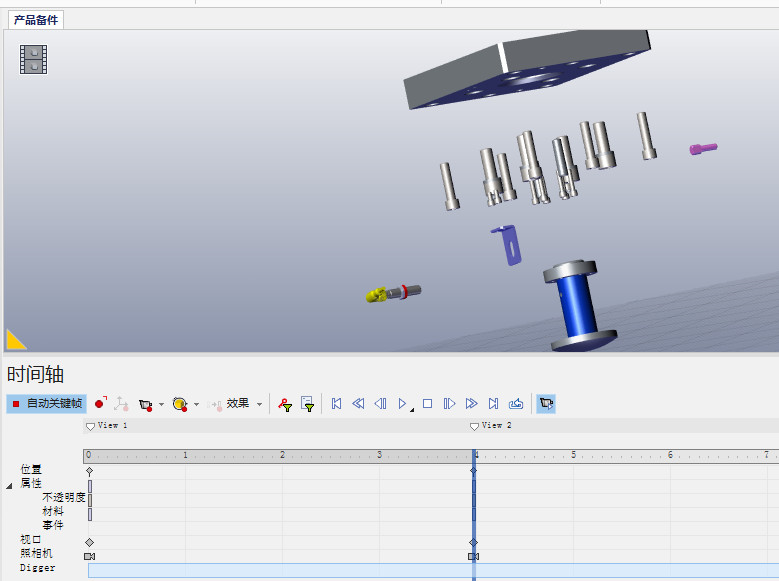

打開后，我們需要制作爆炸視圖，在【變換】中，我們可以添加爆炸視圖的動作對模型產生作用，也就是可以將模型拆解成不同的分段。

在制作之前，我們需要先固定第一幀的完整視圖。然后再選擇爆炸視圖要發生的時間軸，在結束的時間軸上對各個零件進行平移，就可以實現爆炸視圖的制作。

SOLIDWORKS Composer能夠最直觀的表達產品內部結構及動畫裝配分解流程。
